外面被覆（防食テープ・ポリエチレン被膜）の解体・復旧は手間がかかり、腐食のリスクを発生させてしまう

プラント構内の道路の地下に埋設されている2本の配管サイズ20B（外径約530mm）の廃液配管は過去に漏洩が発生したことがあり、そのために配管の健全性の把握が求められてきました。しかしこの配管は場所を変えて部分的に何回も更新をしていることから、配管全体の状態が把握できなくなっています。そのため漏洩リスクを把握するためにも配管全体を調べる必要があるのですが、道路の掘削や通行止めの時間と手間と予算を考慮すると、従来法で実施することが難しく先延ばしになっていました。今回、検査する箇所を各更新時期ごとに10箇所に絞り込んで検査を実施することで、代表値を把握し健全性の評価を行うことになりました。

検査は構内の道路を掘削後、カルバートの蓋をクレーンで撤去。このお客様は、カルバート内部に電気防食用の土壌が施工されていたため、配管を傷つけないように内部の土を手掘りで除去しなければなりません。しかも配管は腐食を防止するために防食テープやポリエチレン被膜で覆われているため、外面被覆を解体して裸配管にしないと目視での診断はできません。この解体時に配管の減肉している箇所を傷付けて漏洩を発生させるリスクがあります。また診断後に復旧する時も外面被覆を注意深く丁寧に復旧しないと、配管に付いた土と防食テープの間に隙間ができてしまい、そこから侵入した水分によって配管外面が腐食してしまうことがあります。そのため外面被覆の解体・復旧することなく検査できる方法を探していました。

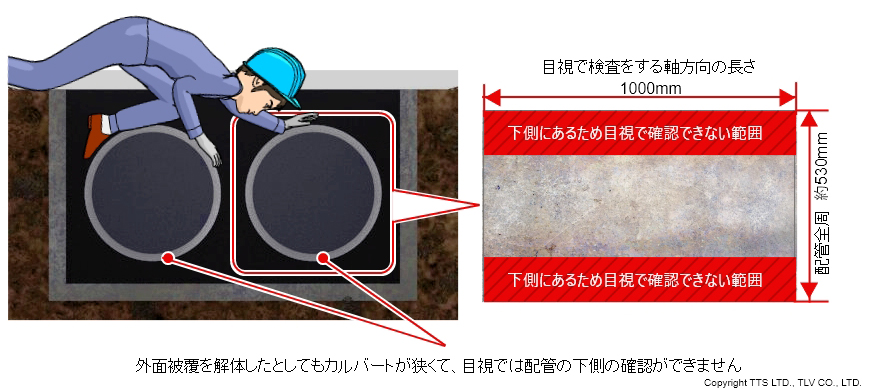

また外面被覆を解体した場合でも、狭いカルバートの中では配管の下側から目視で確認することは困難です。そのため土を除き、外面被覆を解体した配管であっても周の下半分の状態を確認することができないことから、目視以外の検査方法への見直しが求められていました。
